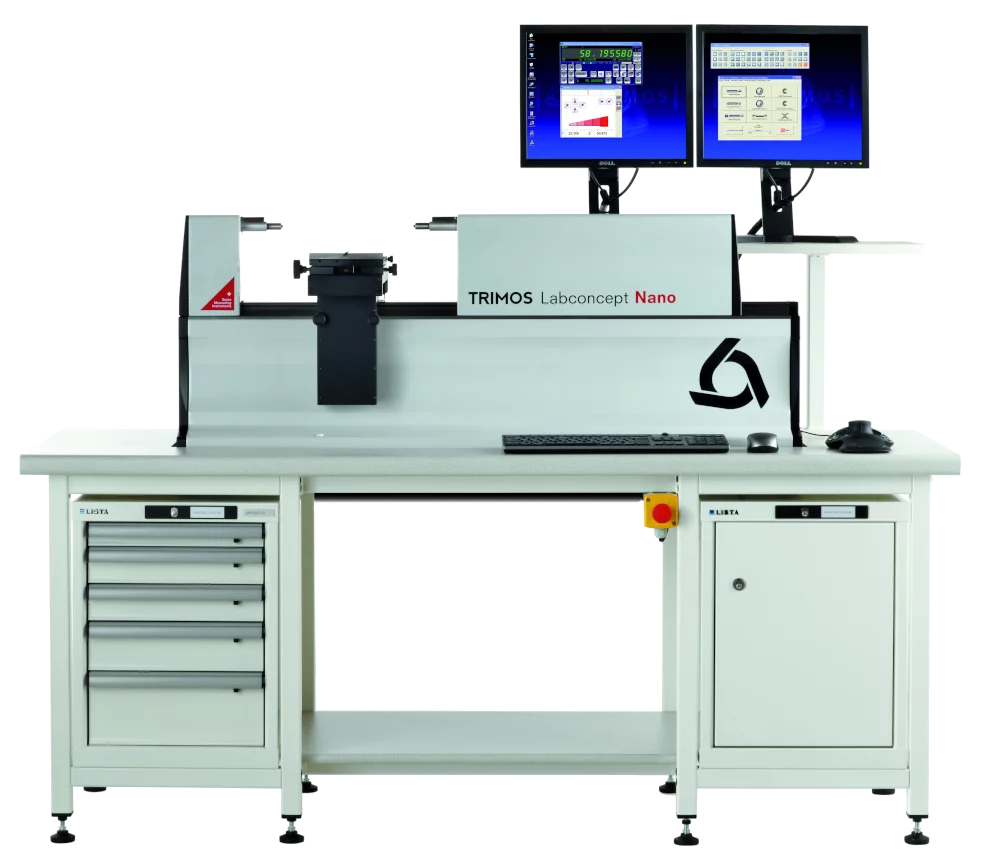

Banc de mesure et d’étalonnage Labconcept Nano

Le Labconcept Nano est la nouvelle référence en matière de métrologie dimensionnelle. La combinaison unique des dernières technologies et du savoir-faire de Trimos dans le domaine de la métrologie en fait un instrument remarquablement adapté à toutes les mesures dimensionnelles de très haute précision, en particulier pour les laboratoires et salles de mesure.

Le design sans compromis du Labconcept Nano offre une plate-forme idéale et performante pour les mesures, le contrôle et l’étalonnage de tout moyen de mesure. Les mesures d’extérieur et d’intérieur peuvent être entièrement automatisées grâce aux trois axes motorisés (XYZ) et à la simplicité légendaire du logiciel de mesure Trimos WinDHI.

Le Labconcept Nano est entièrement conçu et fabriqué en Suisse selon les critères de qualité les plus exigeants. Robustesse, fiabilité et longévité sont nos valeurs traditionnelles.

Le Labconcept Nano combine tradition, expérience et avance technologique. Il intègre les dernières générations de systèmes de mesure et motorisation; il peut être considéré comme le premier système d’étalonnage entièrement digital. Un PC standard contrôle tous les composants électroniques. Cette solution à faible consommation évite une surchauffe excessive et permet de maintenir les coûts en énergie, maintenance et réparation à un niveau raisonnable. Les guidages linéaires utilisés ont prouvé leur supériorité par rapport à toutes les autres technologies en termes de précision, usure, rigidité, stabilité en température, fiabilité, protection contre la poussière et maintenance. Ils garantissent une répétabilité et précision exceptionnelles au cours du temps.

Niveau de précision inégalé
Répétabilité exceptionnelle
Axes motorisés X, Y et Z de la CNC
Sélection de la vitesse de déplacement par logiciel
Force de mesure (0-12 N) et verrouillage de l’enclume de mesure par logiciel
Système de compensation de la température intégré
Étendue de mesure absolue de 350 mm sur tous les modèles
Étendue d’application : 350, 600 et 1100 mm
Mesure de pièces jusqu’à 60 kg
2 écrans en standard
Mesures automatiques y compris sur diamètres et filetages

Add to wishlist

Compare

Categories: Bancs de mesure, Trimos

Description

Le Labconcept Nano est entièrement conçu et fabriqué en Suisse selon les critères de qualité les plus exigeants. Robustesse, fiabilité et longévité sont nos valeurs traditionnelles.

Niveau de précision inégalé
Répétabilité exceptionnelle
Axes motorisés X, Y et Z de la CNC
Sélection de la vitesse de déplacement par logiciel
Force de mesure (0-12 N) et verrouillage de l’enclume de mesure par logiciel
Système de compensation de la température intégré
Étendue de mesure absolue de 350 mm sur tous les modèles
Étendue d’application : 350, 600 et 1100 mm
Mesure de pièces jusqu’à 60 kg
2 écrans en standard
Mesures automatiques y compris sur diamètres et filetages

Données techniques

Labconcept Nano		350	600	1100
Étendue d’application *	mm (in)	350 (13.2)	600 (23.6)	1100 (43.3)
Étendue de mesure absolue*	mm (in)	350 (13.2)
Erreurs maximales admissibles, _BMPE ¹⁾	µm	0,07 + L(mm)/2000
Répétabilité, _RMPE (2s) ¹⁾	µm	0.03
Résolution maximale	mm (in)	0.000001 (0.0000001)
Force de mesure (réglable par logiciel)	N	0.3 ^2,3) / 0.5 ^2,3) / 1 ÷ 12 ³⁾
Température de fonctionnement	°C	+15 ÷ +35
Température de stockage	°C	-10 ÷ +40
Humidité relative	%	20 ÷ 80
Poids	kg	350	420	500

1) Valeurs déterminées à une température de 20 ± 0,2 °C et une humidité relative de 50 ± 5 %.
2) Avec capteur électronique
3) Affichage de la force sur la fenêtre du logiciel WinDHI uniquement
* L’étendue de mesure dépend des touches utilisées.

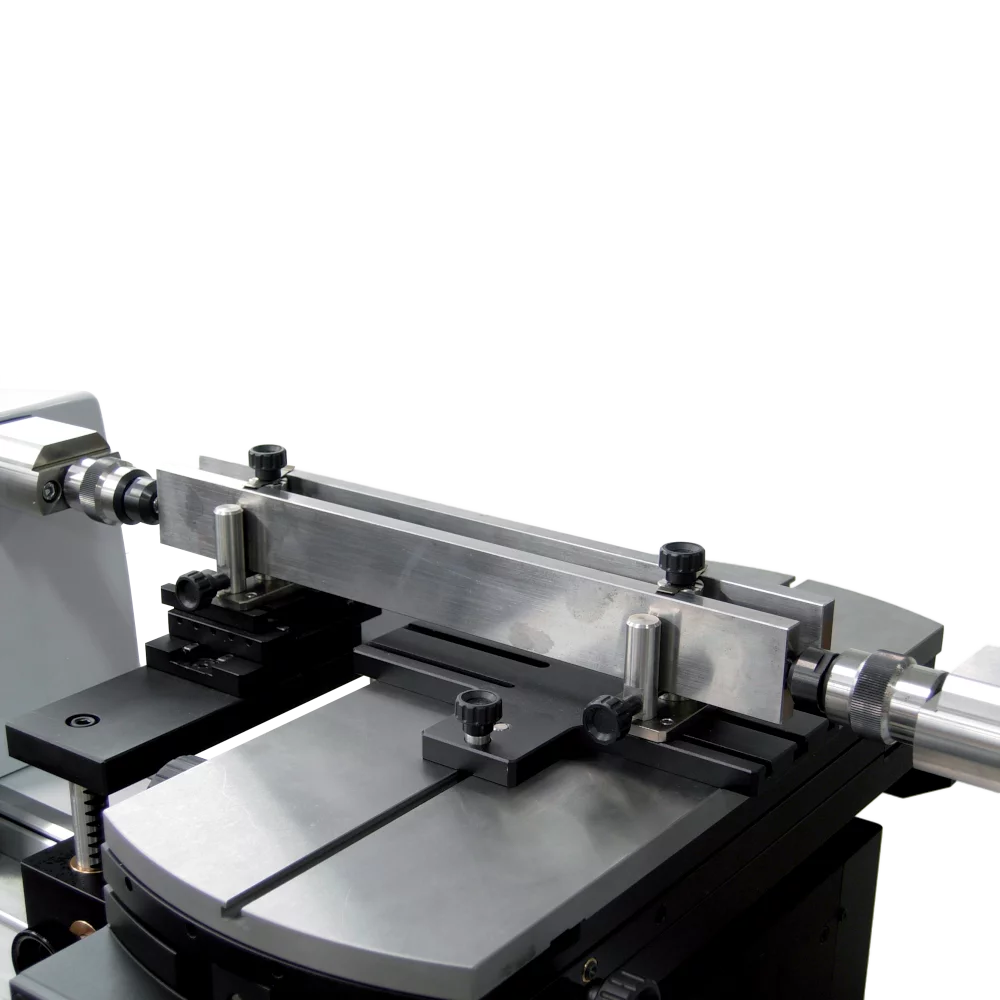

Table de mesure avec axes Y et Z motorisés
Axe Z, Course verticale ¹⁾	mm (in)	80 (3)
Axe Y, Course horizontale ¹⁾	mm (in)	50 (2)
Axe X, mouvement flottant	mm (in)	± 10
Angle d’inclinaison (Y)	°	± 1.5
Angle de rotation (Z)	°	± 4
Charge maximale	kg	60

1) Les axes Y et Z disposent d’un système de mesure intégré.
