Colonne de mesure V1

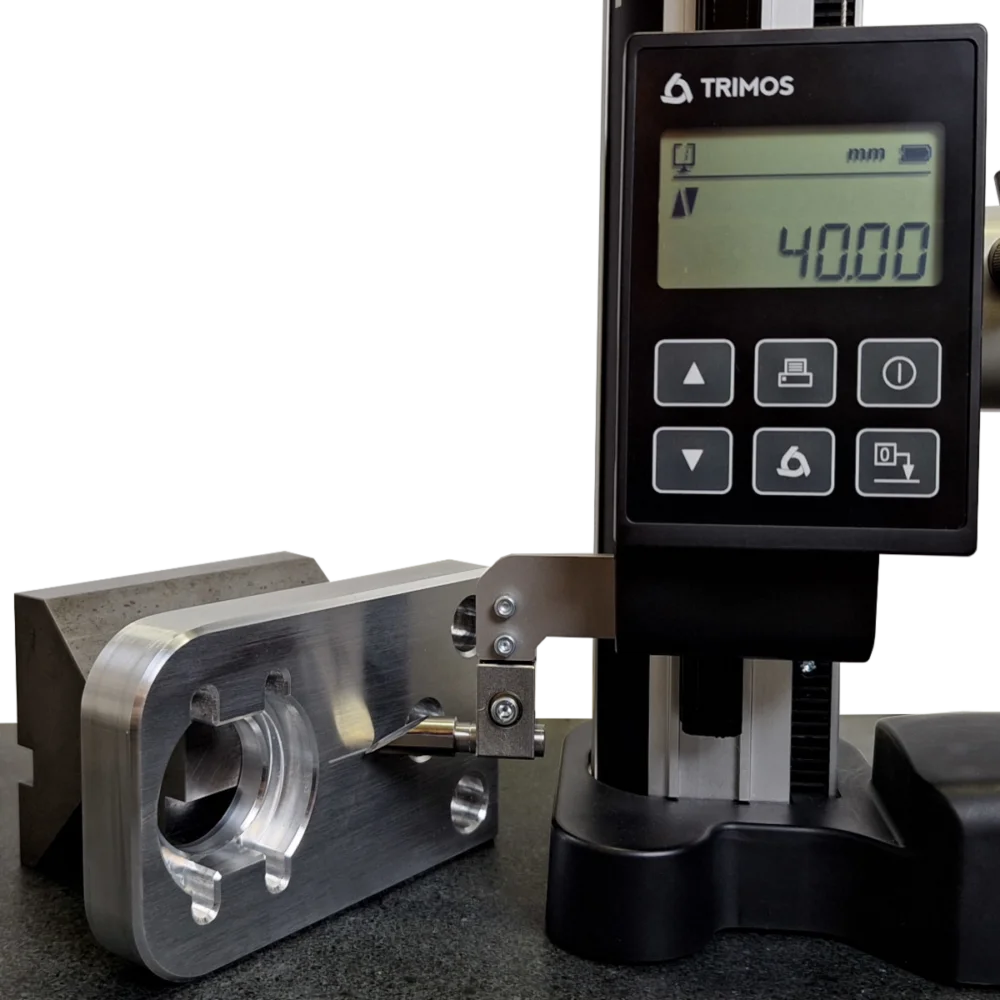

V1: Idéal pour ceux qui font leurs premiers pas dans la mesure de précision. Le V1 simplifie les mesures unidirectionnelles et le traçage avec une facilité remarquable. Il offre une transition fluide pour les utilisateurs habitués aux traceurs manuels, en modernisant leur équipement sans compromettre la simplicité ni la robustesse. Cet instrument est conçu pour durer, incarnant l’esprit suisse de durabilité et de précision, avec des fonctionnalités adaptées à une utilisation immédiate.
V1+:
- Robuste et facilement transportable
- Interface utilisateur claire et simple

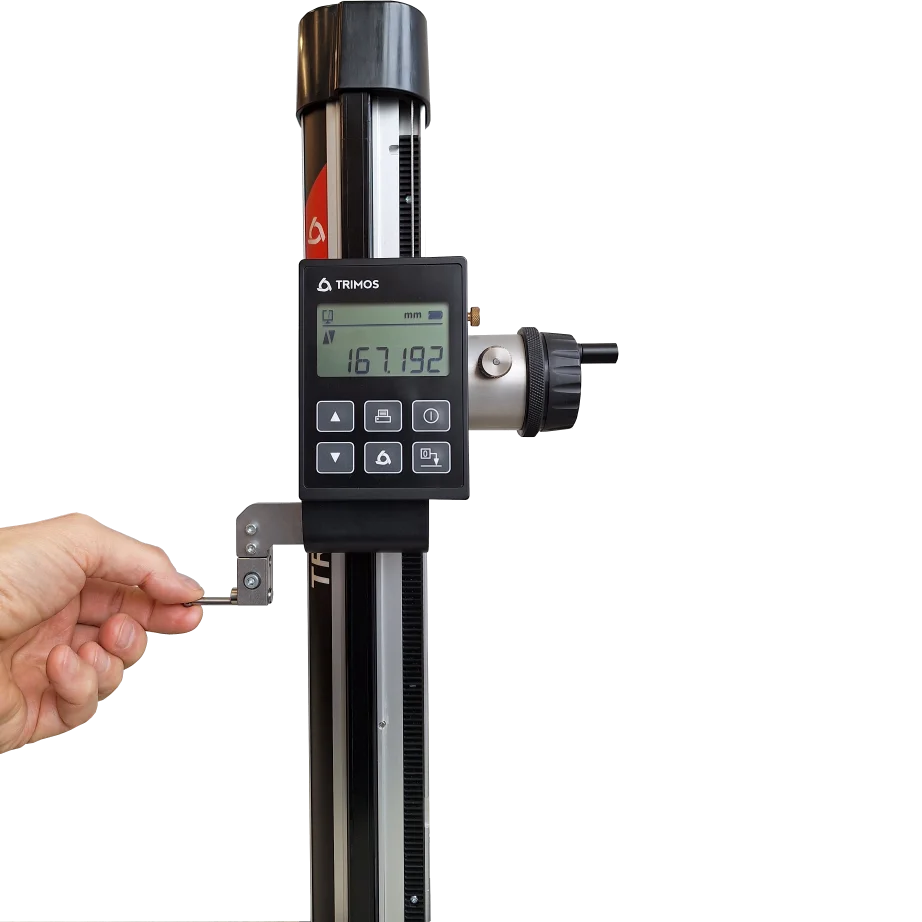

- Contrepoids pour un confort d’utilisation optimal
- Mouvement rapide et régulier du chariot
- Conçu et fabriqué en Suisse
- Mesure du diamètre (V1+)
- Gestion de la forces de mesure (V1+)
- Connectivité RS232
- Disponible en 300 et 600 mm
Description
V1: Idéal pour ceux qui font leurs premiers pas dans la mesure de précision. Le V1 simplifie les mesures unidirectionnelles et le traçage avec une facilité remarquable. Il offre une transition fluide pour les utilisateurs habitués aux traceurs manuels, en modernisant leur équipement sans compromettre la simplicité ni la robustesse. Cet instrument est conçu pour durer, incarnant l’esprit suisse de durabilité et de précision, avec des fonctionnalités adaptées à une utilisation immédiate.

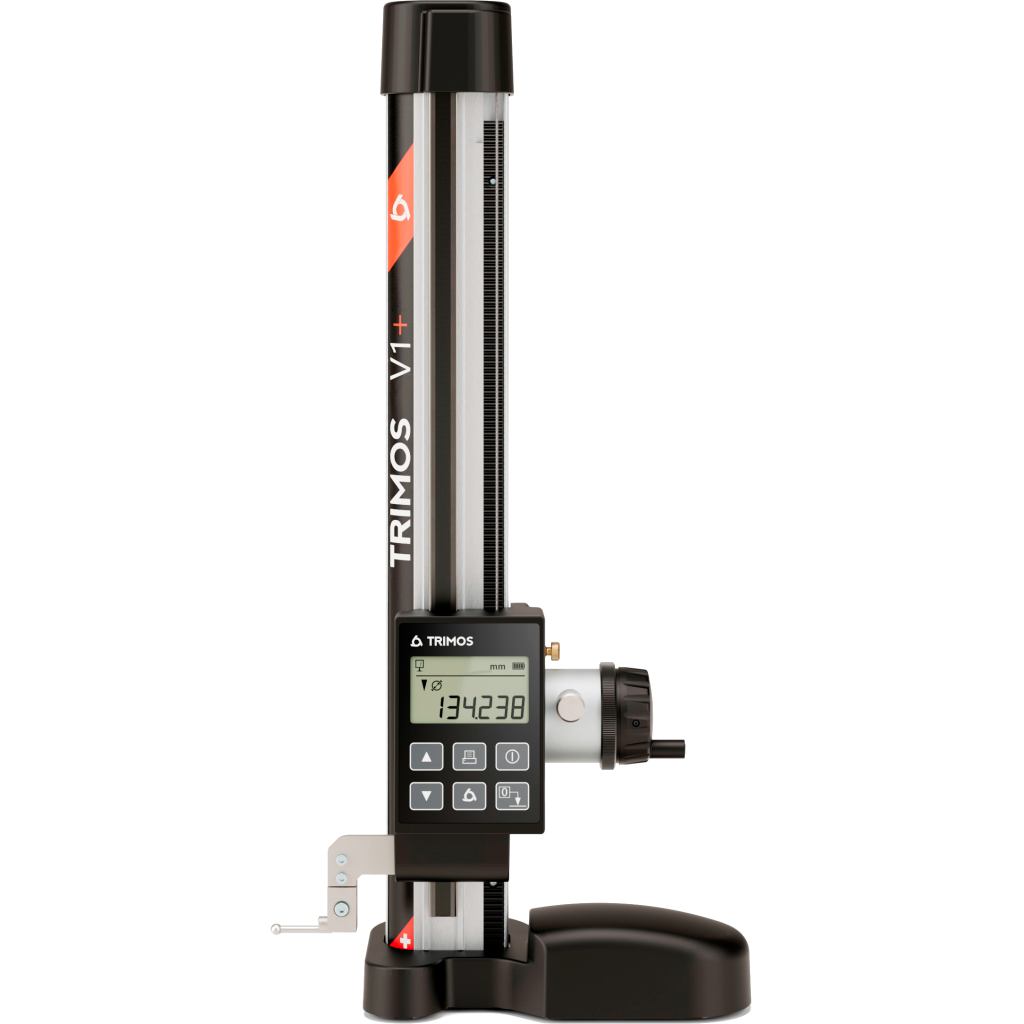

V1+: Ce modèle repousse les limites du V1 et s’adresse à ceux qui souhaitent élargir leurs capacités de mesure. En plus de la mesure bidirectionnelle, qui améliore la polyvalence sans nécessiter d’accessoires supplémentaires, le V1+ est également parfaitement adapté aux mesures de diamètre, tant internes qu’externes. Il dispose également d’un réglage fin avancé et d’une force de mesure constante, deux éléments essentiels pour améliorer la précision et la répétabilité des mesures.
- Robuste et facilement transportable
- Interface utilisateur claire et simple
- Contrepoids pour un confort d’utilisation optimal
- Mouvement rapide et régulier du chariot
- Conçu et fabriqué en Suisse

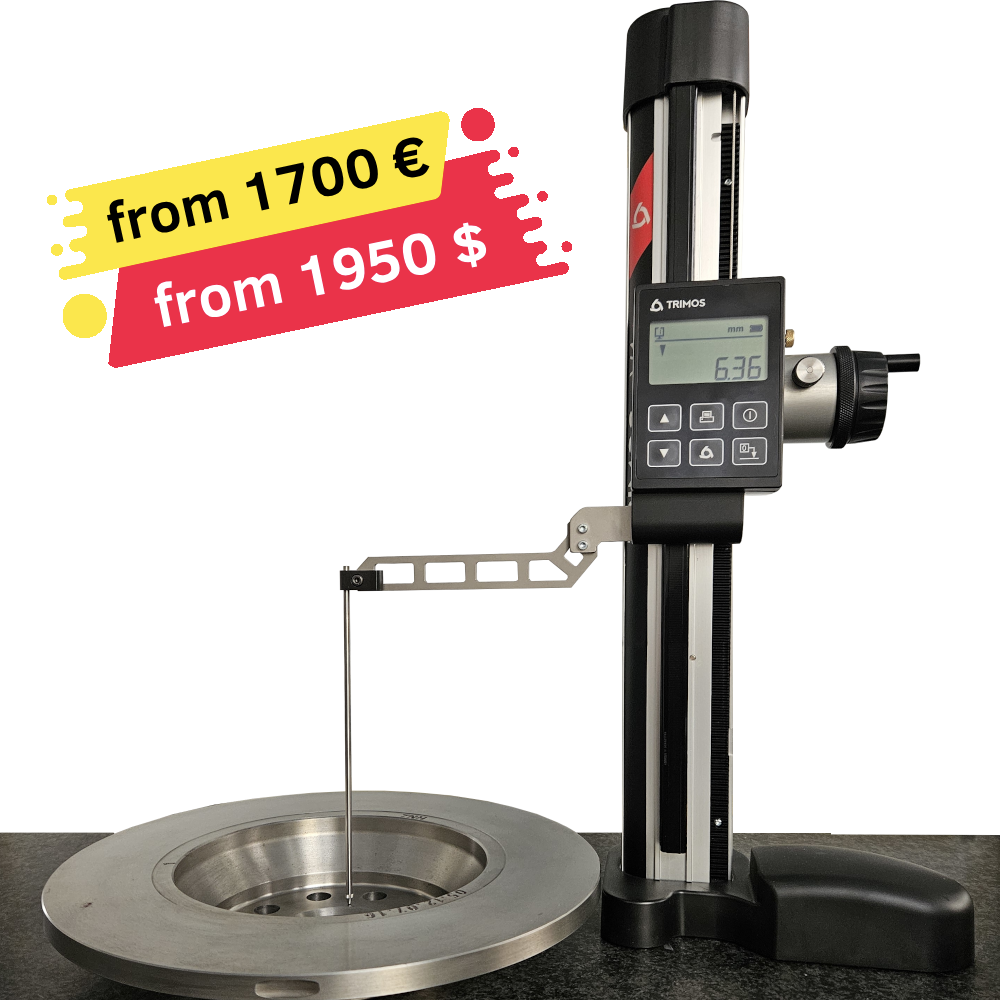

- Mesure du diamètre (V1+)
- Gestion de la forces de mesure (V1+)
- Connectivité RS232
- Disponible en 300 et 600 mm
Données techniques
| V1 | 300 | 600 | |
|---|---|---|---|
| Étendue de mesure | mm (in) | 306 (12) | 611 (24) |
| Erreurs max. tolérées, BMPE | mm | 0.018 | 0.030 |
| Répétabilité, RMPE (2s) | mm | 0.010 | |
| Résolution maximale | mm (in) | 0.01 (0.001) | |
| Force de mesure | N | – | |
| Autonomie | h | 2000 | |
| Interfaces | RS232 | ||
| Vitesse de déplacement maximale | mm/s | 1500 | |
| Poids (base en acier) | kg | 7 | 8 |
| V1+ | 300 | 600 | |
|---|---|---|---|
| Étendue de mesure | mm (in) | 306 (12) | 611 (24) |
| Erreurs max. tolérées, BMPE | mm | 0.015 | 0.025 |
| Répétabilité, RMPE (2s) | mm | 0.005 (Ø : 0.01) | |
| Résolution maximale | mm (in) | 0.001 (0.0001) | |
| Force de mesure | N | 3 | |
| Autonomie | h | 2000 | |
| Interfaces | RS232 | ||
| Vitesse de déplacement maximale | mm/s | 1500 | |
| Poids (base en acier) | kg | 7 | 8 |
| Poids (base en granit) | kg | 13.4 | 15 |
La RMPE est définie comme 2 fois l’écart-type (2s) sur une série de 20 mesures de hauteur.
