Banc de mesure et de préréglage TELS
Le mini-Horizontal TELS est l’instrument idéal pour la mesure de petites dimensions, et fait partie de la famille des bancs de mesure Trimos.

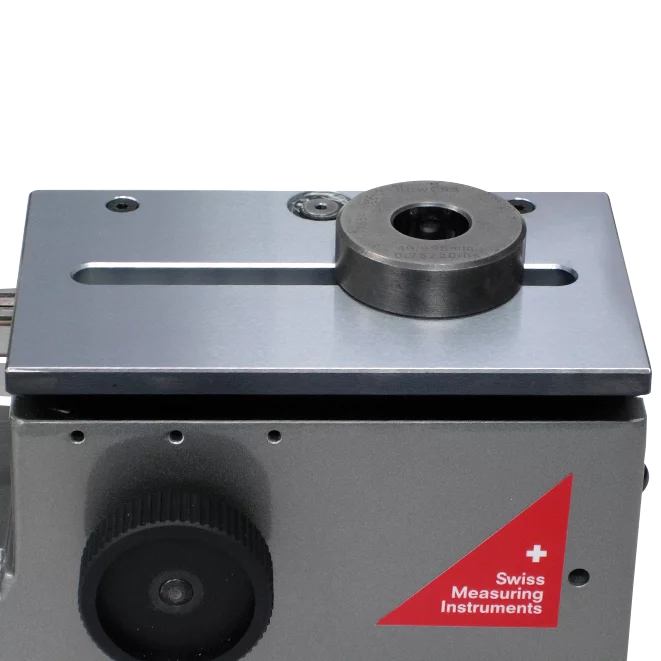

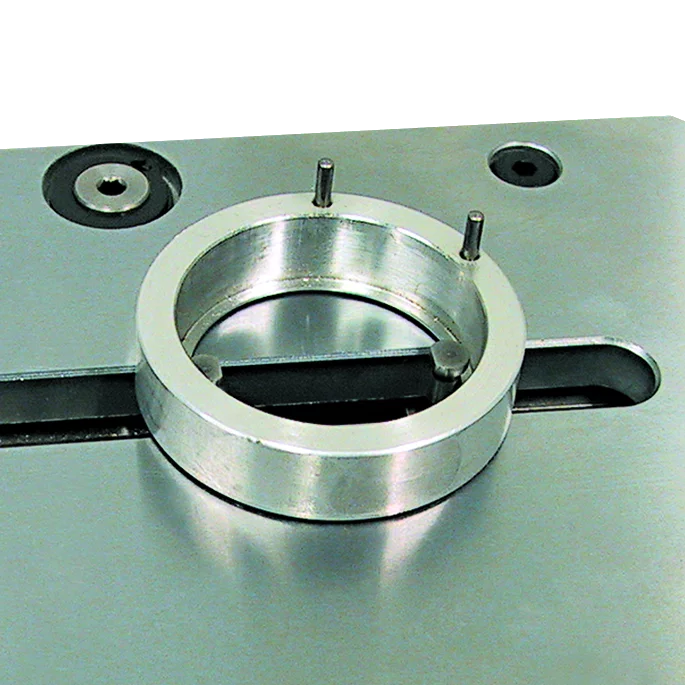

Il est parfaitement adapté pour le contrôle ou l’étalonnage de dimensions intérieures ou extérieures, tels que tampons lisses ou filetés, bagues étalons et pièces de production, tout particulièrement du décolletage.
Son design robuste le rend très résistant pour une utilisation en atelier. Le système de mesure est réalisé soit par un palpeur électronique monté dans le TELS relié à une unité d’affichage externe, soit à un ordinateur distant. Un simple comparateur mécanique ou digital peut, aussi, très bien effectuer la visualisation de mesure.
La gamme de mesures internes de 10 à 100 mm et de mesures externes de 0 à 100 mm couvre un grand nombre d’applications. L’étendue de mesure absolue est de 25 mm et un préréglage est nécessaire pour obtenir une longueur complète. Une large gamme d’accessoires est disponible.
- Idéal pour le contrôle des petites dimensions
- Manipulation simple
- Idéal pour l’atelier
- Gamme complète d’accessoires
Description
Le mini-Horizontal TELS est l’instrument idéal pour la mesure de petites dimensions, et fait partie de la famille des bancs de mesure Trimos.
Il est parfaitement adapté pour le contrôle ou l’étalonnage de dimensions intérieures ou extérieures, tels que tampons lisses ou filetés, bagues étalons et pièces de production, tout particulièrement du décolletage.
Son design robuste le rend très résistant pour une utilisation en atelier. Le système de mesure est réalisé soit par un palpeur électronique monté dans le TELS relié à une unité d’affichage externe, soit à un ordinateur distant. Un simple comparateur mécanique ou digital peut, aussi, très bien effectuer la visualisation de mesure.
La gamme de mesures internes de 10 à 100 mm et de mesures externes de 0 à 100 mm couvre un grand nombre d’applications. L’étendue de mesure absolue est de 25 mm et un préréglage est nécessaire pour obtenir une longueur complète. Une large gamme d’accessoires est disponible.
- Idéal pour le contrôle des petites dimensions
- Manipulation simple
- Idéal pour l’atelier
- Gamme complète d’accessoires
| TELS | Unité | Valeur |
|---|---|---|
| Étendue de mesure absolue* | mm (in) | 25 (1) |
| Étendue de mesure (mesures externes)* | mm (in) | 100 (4) |
| Étendue de mesure (mesures internes)* | mm (in) | 100 (4) |
| Erreur maximale admissible (selon la mesure Taster)* | µm | 1.5 |
| Répétabilité (2σ) | µm | 0.1 |
| Résolution | mm (in) | 0.1 / 0.001 (0.001 / 0.0001) |
| Étendue de la force de mesure (réglable) | N | 3–8 |
| Température de fonctionnement | °C | +10 à +40 |
| Température de stockage | °C | 10 à +40 |
| Poids | kg | 15 |
* L’étendue de mesure dépend des touches installées.
1) Valeurs déterminées à une température de 20 ± 0,5 °C et une humidité relative de 50 ± 5 %.
