Banc de mesure et de préréglage Horizon Granit
Le Horizon Granite répond parfaitement aux besoins actuels pour le contrôle de qualité dans le domaine de la fabrication et permet une vérification précise et rapide.
L’instrument est idéal pour l’étalonnage d’instruments de mesures comparatives de tous genres ainsi que pour le contrôle de longueurs, de diamètres intérieurs et extérieurs.
Le nouveau concept innovant avec système de mesure et unité d’affichage intégrés garantit d’excellents résultats grâce à une manipulation aisée et répond aux diverses demandes dans le domaine de la production. La simplicité d’utilisation est un avantage supplémentaire.
L’instrument Horizon Granite existe de 3000 à 12000 mm. Un large choix d’accessoires facilement interchangeables complète les possibilités d’application.
- Idéal pour l’atelier
- Une manipulation très simple
- Vérification précise et rapide
- Large choix d’accessoires
Description
Le Horizon Granite répond parfaitement aux besoins actuels pour le contrôle de qualité dans le domaine de la fabrication et permet une vérification précise et rapide.
L’instrument est idéal pour l’étalonnage d’instruments de mesures comparatives de tous genres ainsi que pour le contrôle de longueurs, de diamètres intérieurs et extérieurs.
Le nouveau concept innovant avec système de mesure et unité d’affichage intégrés garantit d’excellents résultats grâce à une manipulation aisée et répond aux diverses demandes dans le domaine de la production. La simplicité d’utilisation est un avantage supplémentaire.
L’instrument Horizon Granite existe de 3000 à 12000 mm. Un large choix d’accessoires facilement interchangeables complète les possibilités d’application.
- Idéal pour l’atelier
- Une manipulation très simple
- Vérification précise et rapide
- Large choix d’accessoires
Données techniques
| HORIZON GRANIT | HG3000 | HG4000 | HG5000 | HG6000 | HG8000 | HG12000 | |
|---|---|---|---|---|---|---|---|
| Étendue de mesure * | mm (in) | 3000 (118) | 4000 (157) | 5000 (196) | 6000 (236) | 8000 (315) | 12000 (472) |
| Erreurs maximales admissibles, BMPE 1) | µm | 0,7 + L(mm)/750 | |||||
| Répétabilité, RMPE (2s) 1) | µm | 0.5 | |||||
| Résolution | mm (in) | 0.01/0.001/0.0001 (.001 / .0001 / .00001) | |||||
| Vitesse max. de déplacement | mm/s | 2000 | |||||
| Force de mesure | N | 3 | |||||
| Interfaces | RS232/USB | ||||||
| Température de fonctionnement | °C | +10 ÷ +40 | |||||
| Température de stockage | °C | -10 ÷ +40 | |||||
| Humidité relative | % | 20 ÷ 80 | |||||
| Poids | kg | 550 | 1650 | 2500 | 3400 | 5800 | 10000 |
1) Valeurs déterminées à une température de 20 ± 0,5 °C et une humidité relative de 50 ± 5 %.
Reviews (0)
Only logged in customers who have purchased this product may leave a review.
Shipping and Delivery
MAECENAS IACULIS
Vestibulum curae torquent diam diam commodo parturient penatibus nunc dui adipiscing convallis bulum parturient suspendisse parturient a.Parturient in parturient scelerisque nibh lectus quam a natoque adipiscing a vestibulum hendrerit et pharetra fames nunc natoque dui.
ADIPISCING CONVALLIS BULUM
- Vestibulum penatibus nunc dui adipiscing convallis bulum parturient suspendisse.
- Abitur parturient praesent lectus quam a natoque adipiscing a vestibulum hendre.
- Diam parturient dictumst parturient scelerisque nibh lectus.
Scelerisque adipiscing bibendum sem vestibulum et in a a a purus lectus faucibus lobortis tincidunt purus lectus nisl class eros.Condimentum a et ullamcorper dictumst mus et tristique elementum nam inceptos hac parturient scelerisque vestibulum amet elit ut volutpat.
Related products
Banc de mesure et d’étalonnage THV
Le THV a été conçu pour le contrôle et la certification des moyens de mesure et offre un champ d’application élargi.

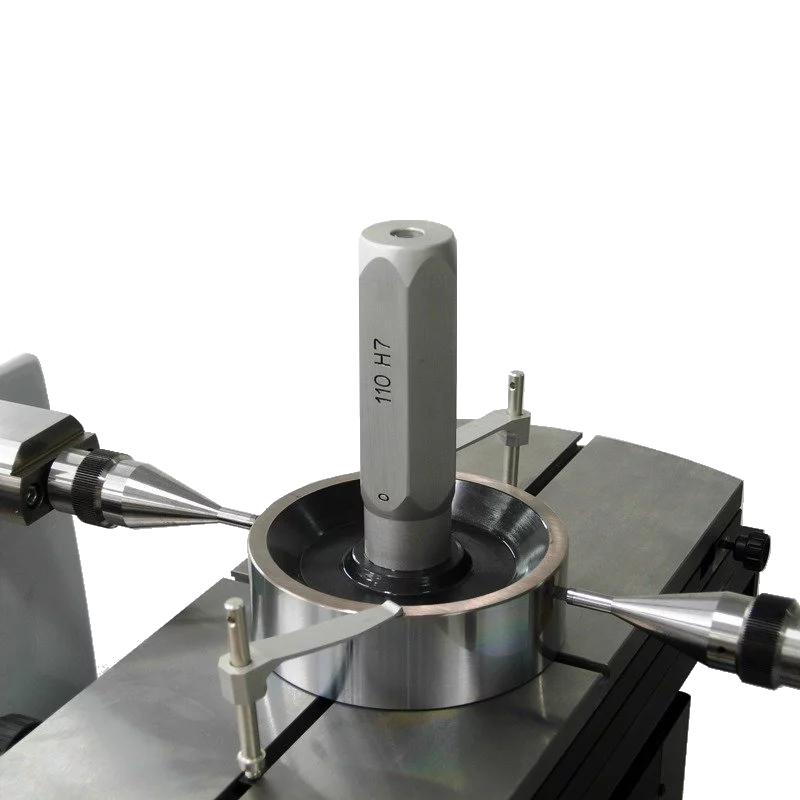

Idéal pour la vérification de dimensions intérieures ou extérieures, tels que tampons lisses ou filetés, bagues lisses, indicateurs à levier, comparateurs et pièces de production.
