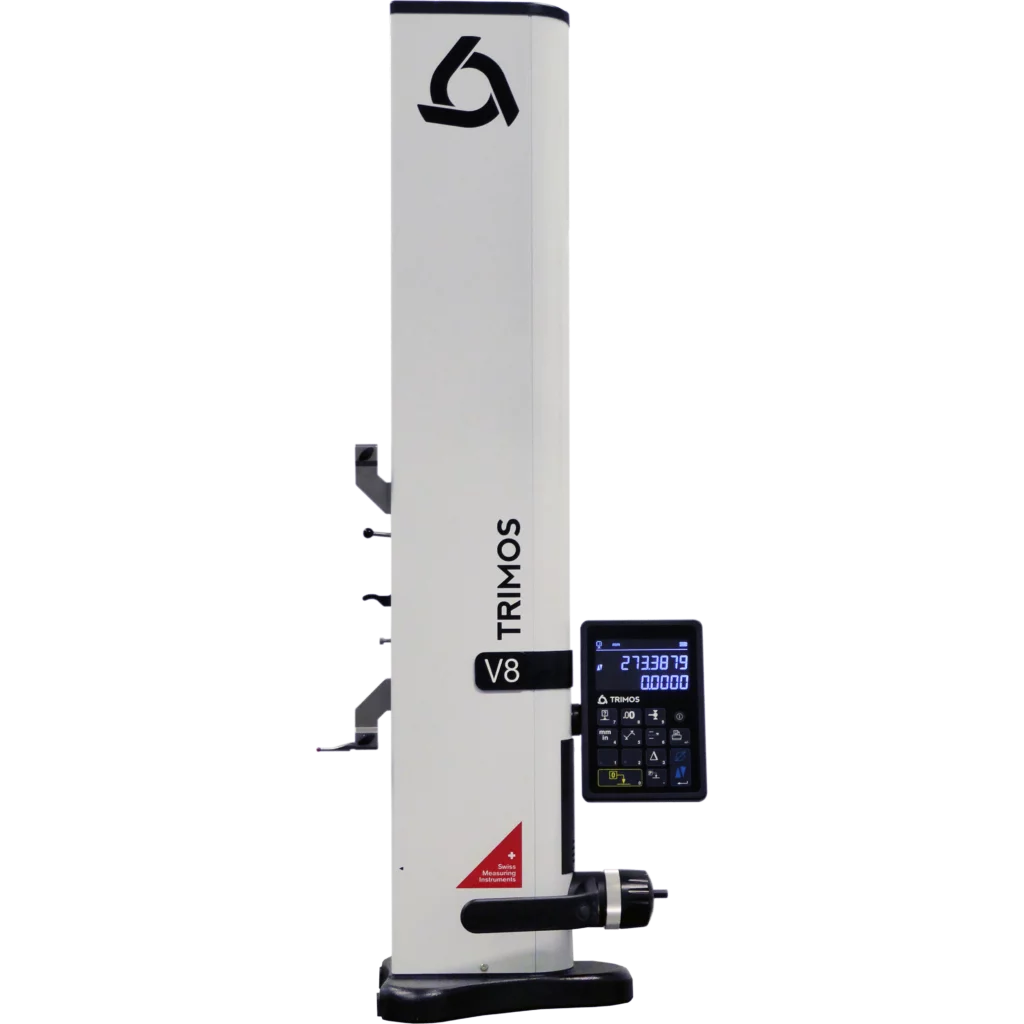

colonne de mesure V8
V8 est le dernier arrivé dans la nouvelle gamme d’instruments verticaux Trimos.
La construction mécanique et le contenu de l’emballage sont identiques au V9 à l’exception de la manivelle et de l’affichage. Le V8 partage les caractéristiques qui ont fait le succès du V9 : précision et répétabilité extrêmes, haute résolution et finition Swiss made. La spécificité du V8 réside dans sa manivelle avec réglage fin. Celle-ci a été développée spécialement pour les application nécessitant un positionnement très précis de la touche.
Comme ses prédécesseurs, le V8 se distingue par une grande facilité d’utilisation, une construction robuste et une précision extrême.
Le grand affichage “black mask” du V8 offre un contraste de lecture maximum dans toutes les conditions de luminosité. Toutes les fonctions sont accessibles directement et représentées par des symboles faciles à comprendre.
- Étendues de mesures de 400 à 1100 mm
- Manivelle spécifique avec ajustement fin
- Déplacement manuel
- Niveau de précision exceptionnel
- Vaste gamme étendue d’accessoires
- Tous les réglages possibles sans outils
- Interfaces RS232 et USB
Description
V8 est le dernier arrivé dans la nouvelle gamme d’instruments verticaux Trimos.
La construction mécanique et le contenu de l’emballage sont identiques au V9 à l’exception de la manivelle et de l’affichage. Le V8 partage les caractéristiques qui ont fait le succès du V9 : précision et répétabilité extrêmes, haute résolution et finition Swiss made. La spécificité du V8 réside dans sa manivelle avec réglage fin. Celle-ci a été développée spécialement pour les application nécessitant un positionnement très précis de la touche.
Comme ses prédécesseurs, le V8 se distingue par une grande facilité d’utilisation, une construction robuste et une précision extrême.
Le grand affichage “black mask” du V8 offre un contraste de lecture maximum dans toutes les conditions de luminosité. Toutes les fonctions sont accessibles directement et représentées par des symboles faciles à comprendre.
- Étendues de mesures de 400 à 1100 mm

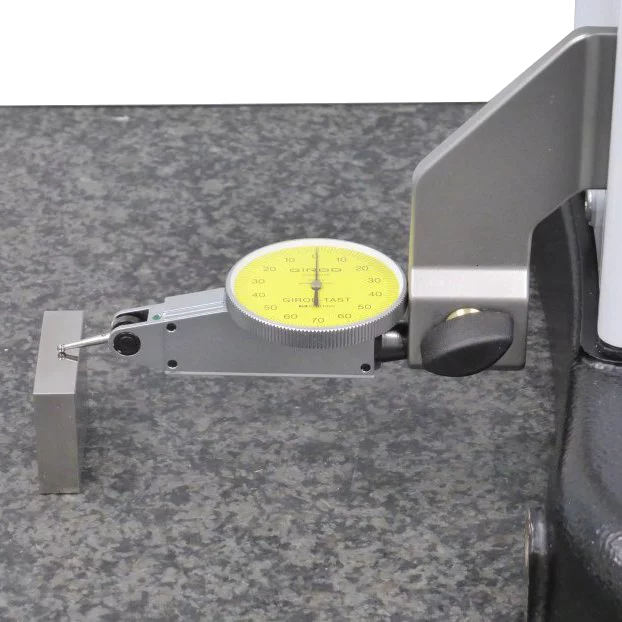

- Manivelle spécifique avec ajustement fin
- Déplacement manuel
- Niveau de précision exceptionnel
- Vaste gamme étendue d’accessoires
- Tous les réglages possibles sans outils
- Interfaces RS232 et USB
Données techniques
| V8 | 400 | 700 | 1100 | |
|---|---|---|---|---|
| Étendue de mesure | mm (in) | 406 (16) | 710 (28) | 1109 (44) |
| Étendue de mesure avec extension | mm (in) | 724 (28) | 1028 (40) | 1427 (56) |
| Erreurs max. tolérées, BMPE | µm | 1,2 + L(mm)/1000 | ||
| Répétabilité, RMPE (2s) | µm | 0.4 (Ø:1) | ||
| Erreur de perpendicularité frontale, SMPE | µm | 5 | 8 | 11 |
| Résolution maximale | mm | 0.0001 (0.000005) | ||
| Force de mesure | N | 0.75 ÷ 1.5 | ||
| Autonomie | h | 12 | ||
| Interfaces | USB / RS232 | |||
| Coussin d’air | Oui | |||
| Poids | kg | 22 | 25 | 34 |
