Bras de mesure – A5

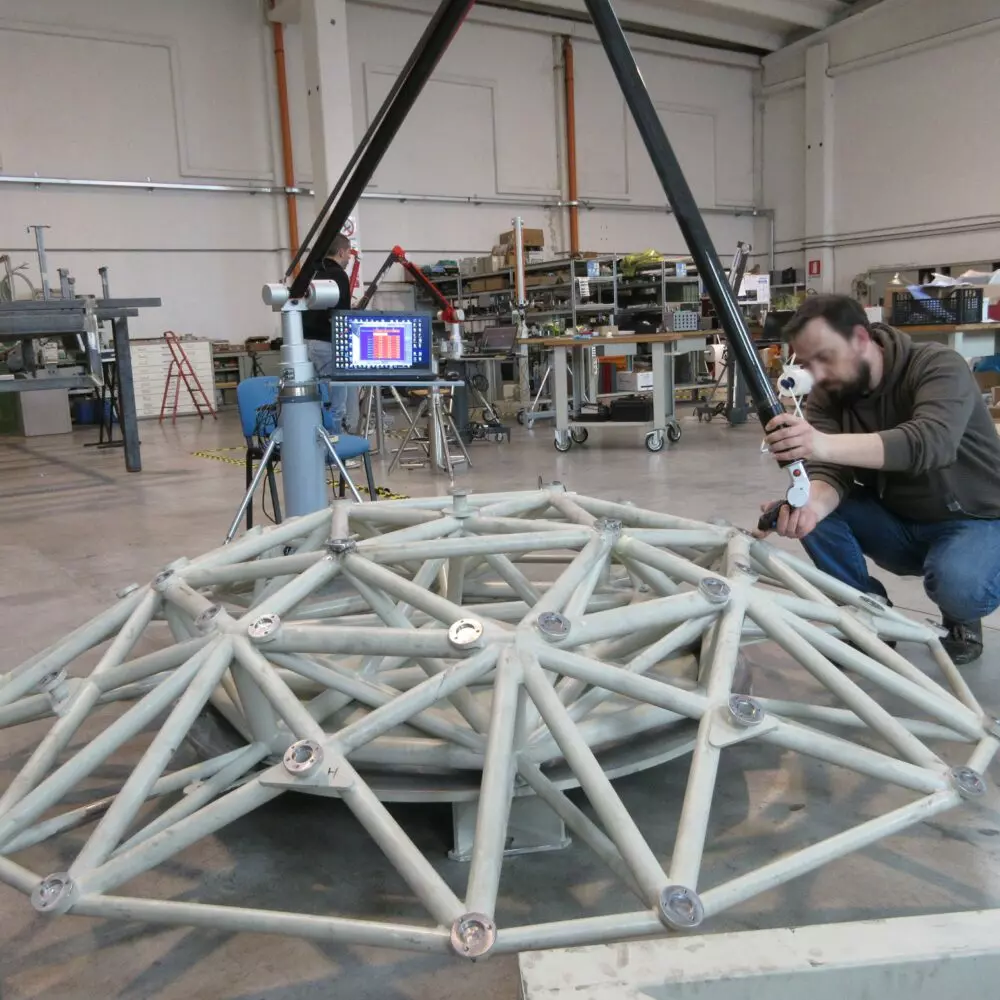

Si vous devez contrôler une pièce lourde et volumineuse, ne la déplacez pas, prenez les bras A5 vers la pièce et effectuez vos mesures rapidement avec une grande flexibilité.

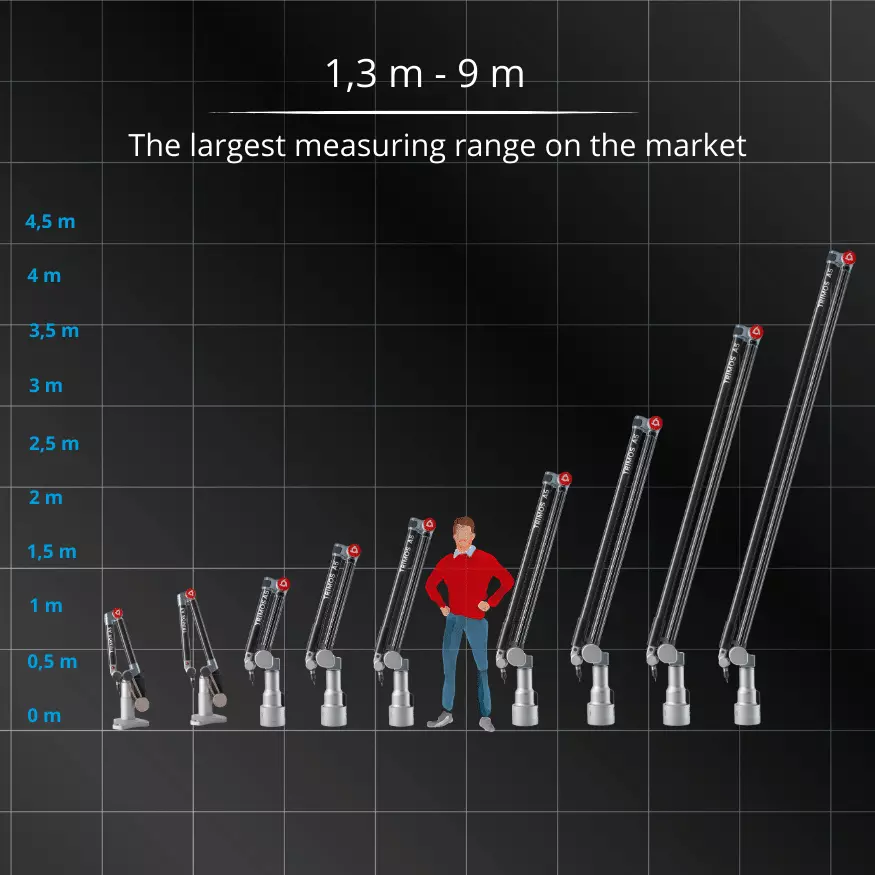

Les modèles A5 sont des bras à 6 axes offrant la plus grande portée du marché ; de 1,8 à 9,0 m de volume de mesure. Sa conception est faite pour s’adapter à tous les environnements et être compatible avec une grande variété de montages.
Son système mécanique latéral à ressort assure un équilibrage du bras infatigable, tout en offrant une manipulation confortable exempté de toute traction.
Le bras A5 peut être équipé d’un dispositif Bluetooth sans fil, de piles ou des deux options pour une portabilité sans fil complète.
- Étendue de mesure jusqu’à 9000 mm
- Système de freinage électromagnétique
- Base de montage en option
- Manipulation rotative comfortable
- Connecteur interchangeable par défaut
- Système Bluetooth intégré
- Connectivité USB
- Equilibre inépuisable grâce au système de ressorts latéraux
Description
Si vous devez contrôler une pièce lourde et volumineuse, ne la déplacez pas, prenez les bras A5 vers la pièce et effectuez vos mesures rapidement avec une grande flexibilité.
Les modèles A5 sont des bras à 6 axes offrant la plus grande portée du marché ; de 1,8 à 9,0 m de volume de mesure. Sa conception est faite pour s’adapter à tous les environnements et être compatible avec une grande variété de montages.
Son système mécanique latéral à ressort assure un équilibrage du bras infatigable, tout en offrant une manipulation confortable exempté de toute traction.
Le bras A5 peut être équipé d’un dispositif Bluetooth sans fil, de piles ou des deux options pour une portabilité sans fil complète.
- Étendue de mesure jusqu’à 9000 mm
- Système de freinage électromagnétique
- Base de montage en option
- Manipulation rotative comfortable
- Connecteur interchangeable par défaut
- Système Bluetooth intégré
- Connectivité USB
- Equilibre inépuisable grâce au système de ressorts latéraux
Données techniques
| Modèle A5 | Étendue de mesure (m) | Axes | Précision en volume (mm) | Poids (kg) |
|---|---|---|---|---|
| A5 – 1800 | 1.8 | 6 | 0,023 | 8.4 |
| A5 – 2500 | 2.5 | 6 | 0,030 | 8.9 |
| A5 – 3200 | 3.2 | 6 | 0,042 | 9.3 |
| A5 – 4000 | 4.0 | 6 | 0,057 | 10 |
| A5 – 5000 | 5.0 | 6 | 0,065 | 12.5 |
| A5 – 7000 | 7.0 | 6 | 0,080 | 14 |
| A5 – 9000 | 9.0 | 6 | 0,150 | 16.5 |
 |
EUni: Erreur maximale tolérée de mesurage de longueur unidirectionnelle |
| MPEp : Erreur maximale admissible, sondage – ISO 10360-2 |
| Bras A5 | |
|---|---|
| Température d’utilisation | +5 ÷ +40 °C |
| Humidité relative | 90% sans condensation |
| Certification de conformité | CE |
| Puissance requise | 110 – 220 V / 50 – 60 Hz |
| Protection | IP 54 |
| Connectivité | Bluetooth et USB |
| Autonomie des batteries | > 8 h |
| Certification | ISO 10360-12 jusqu’à 3,2 m ISO 10360-2 au-delà |
